MHL - соосно-цилиндрический мотор-редуктор SITI
SITI MHL – прежнее обозначение соосно-цилиндрических мотор-редукторов итальянского завода SITI S.p.A. по каталогу HL-MHL-MHLC 2003 года. Сейчас завод выпускает эту серию под обозначением NHL-MNHL: передаточные числа и допустимые моменты типоразмеров 20–70 те же, ряд дополнен типоразмерами 90 и 100. Мотор-редукторы на замену MHL поставляются из наличия и под заказ со склада в Нижнем Новгороде, отгрузка по всей России.
Если коротко:
- HL → NHL (входной вал), MHL → MNHL (фланец PAM под двигатель IEC), MHLF → MNHL с выходным фланцем F/…;
- типоразмеры 20, 25, 30, 35, 40, 50, 60, 70 – число равно диаметру выходного вала, /2 и /3 – две или три ступени;
- передаточные числа старой серии есть в новой, моменты совпадают с точностью до округления; КПД тот же – 0,97 и 0,955;
- входные валы и диаметры выходных фланцев совпадают, общая длина отличается на 2–12 мм – сверяем по чертежу;
- подбор замены – по шильдику: тип, типоразмер/ступени, передаточное число, фланец PAM.
Соответствие обозначений MHL и MNHL
| Было (каталог 2003) | Что это | Замена сейчас |
|---|---|---|
| HL | редуктор с входным валом, на лапах | NHL |
| HLF | редуктор с входным валом и выходным фланцем F/… | NHL с выходным фланцем F/… |
| MHL | редуктор с фланцем PAM под двигатель IEC, на лапах | MNHL |

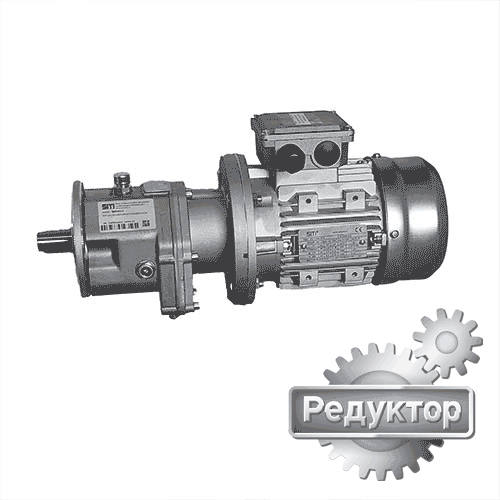

| MHLF | то же с выходным фланцем F/… | MNHL с выходным фланцем F/… |
| MHLC, MHLCF | компактный мотор-редуктор: двигатель встроен без фланца PAM | MNHL с фланцем PAM и двигателем IEC – длиннее на фланец и муфту, проверяем место установки |
Что совпадает и что проверить при замене
- Передаточные числа и моменты. Таблицы HL и NHL одного типоразмера совпадают: например, HL 40/2 и NHL 40/2 при 1400 об/мин – i = 2,27 / 138 Н·м, i = 10,06 / 500 Н·м, i = 47,4 / 600 Н·м. В новой серии добавлены отдельные передаточные числа (у 40/2 – 53,09).
- Конструкция. Те же материалы: шестерни 20MnCr5 с цементацией, выходные валы 42CrMo4, корпус 20 – алюминий, 25–70 – чугун G25.
- Валы и фланцы. Входной вал NHL совпадает с HL (у 30 – Ø19 мм, у 60/2 – Ø38 мм), выходные фланцы тех же диаметров (у 30 – F-160, F-200, F-250).
- Длина. Общая длина у новой серии чуть больше: HL 30/2 – 335 мм, NHL 30/2 – 337 мм; HL 60/2 – 606 мм, NHL 60/2 – 612,5 мм; HL 60/3 – 568 мм, NHL 60/3 – 580 мм. Крепёжные размеры лап и фланцев сверяем по чертежу перед заказом.
- Масло. MNHL 20–35 поставляются с маслом ISO VG 220, начиная с 40 – без масла: заливается по монтажному положению.
Типоразмеры на замену MHL
M2 max – по каталогу NHL-MNHL при 1400 об/мин на входе. Полные таблицы и подбор по мощности – на странице MNHL.
| Было | Замена | Выходной вал, мм | i | M2 max, Н·м | ||
|---|---|---|---|---|---|---|
| /2 | /3 | /2 | /3 | |||
| MHL 20 | MNHL 20 | Ø20 | 4,32–49,14 | – | 72 | – |
| MHL 25 | MNHL 25 | Ø25 | 1,9–49,12 | 52,1–240,03 | 161 | 166 |
| MHL 30 | MNHL 30 | Ø30 | 2,25–48,76 | 57,9–466,86 | 330 | 367 |
| MHL 35 | MNHL 35 | Ø35 | 2,25–45,95 | 54,56–439,92 | 461 | 516 |
| MHL 40 | MNHL 40 | Ø40 | 2,27–53,09 | 56,28–434,74 | 601 | 615 |
| MHL 50 | MNHL 50 | Ø50 | 3,07–49,93 | 60,43–464,96 | 1201 | 1218 |
| MHL 60 | MNHL 60 | Ø60 | 3,76–45,76 | 53,3–358,5 | 2301 | 2320 |
| MHL 70 | MNHL 70 | Ø70 | 5,52–44,5 | 48,33–370,73 | 4001 | 4030 |
MHL 20 выпускался только двухступенчатым. Если нужен больший момент, чем у MHL 70, – MNHL 90 (до 8000 Н·м) и MNHL 100 (до 12 500 Н·м).
Пример: замена по шильдику
На шильдике старого редуктора: MHL 25/2 44,22:1 PAM 11/140 (пример обозначения из каталога 2003). PAM 11/140 – фланец под двигатель с валом Ø11 и фланцем Ø140, то есть IEC 63 B5.
Замена: MNHL 25/2 – 44,22 – 31,7 – B3 – PAM 71 – 0,37 – 108 – 380 – 50 (4P)
- MNHL 25/2 – соосный мотор-редуктор, выходной вал Ø25 мм, две ступени;
- 44,22 – то же передаточное число; 31,7 – обороты выходного вала, об/мин;
- B3 – монтажное положение; PAM 71 – фланец под двигатель IEC 71;
- 0,37 – мощность двигателя, кВт; 108 – момент на выходе, Н·м (сервис-фактор 1,49 по таблице выбора).
Если сохраняется старый двигатель IEC 63, заказывается MNHL 25/2 44,22 с фланцем PAM 63. На прежней версии страницы был пример MHL 25/2 с i = 49 и 177 Н·м – таких цифр в каталогах нет.
Частые вопросы
Выпускается ли сейчас серия MHL?
Под этим обозначением – нет. Завод SITI выпускает ту же серию соосно-цилиндрических редукторов как NHL-MNHL с теми же передаточными числами и моментами для типоразмеров 20-70.
Подойдёт ли MNHL на место MHL без переделок?
Передаточные числа, входные валы и диаметры выходных фланцев совпадают, общая длина больше на 2-12 мм. Крепёжные размеры сверяем по чертежу до заказа.
Чем заменить компактный MHLC?
Мотор-редуктором MNHL с фланцем PAM и стандартным двигателем IEC. Он длиннее на фланец и муфту, поэтому проверяем место установки.
Что прислать для подбора замены?
Фото шильдика редуктора и двигателя (тип, типоразмер, передаточное число, PAM, кВт) и, если есть, монтажное положение. Подберём MNHL и назовём цену и срок.
Каталоги: NHL-MNHL – соосно-цилиндрические редукторы и мотор-редукторы SITI, выбор мотор-редуктора MNHL по мощности.
