Преобразователи частоты RSI серии S230
Файлы
- Руководство по эксплуатации RSI S230 (1.91 MB)
RSI S230 – компактные векторные преобразователи частоты для двигателей 0,4–11 кВт: питание 1 фаза 220 В (до 2,2 кВт), 3 фазы 220 В (до 2,2 кВт) или 3 фазы 380 В (до 11 кВт), управление асинхронными и синхронными двигателями с постоянными магнитами, выходная частота 0–500 Гц, встроенный тормозной модуль во всех моделях. Производитель – Shenzhen RSI Technology Co. Ltd (Китай). Преобразователи частоты RSI S230 поставляются из наличия и под заказ со склада в Нижнем Новгороде, отгрузка по всей России.
Если коротко:
- 16 моделей: 4 на 1 фазу 220 В, 4 на 3 фазы 220 В, 8 на 3 фазы 380 В;
- режимы: векторный без датчика (SVC), векторный с энкодером (FVC, через карту PG), скалярный V/f;
- книжный корпус: все модели одного типоразмера одинаковой ширины, ставятся в шкаф вплотную в ряд;
- ПИД-регулятор, простой ПЛК, многоскоростной режим до 16 скоростей, подхват вращающегося двигателя;
- RS-485 Modbus RTU, выносной пульт; через карты расширения – CAN/CANopen и энкодер;
- данные на странице – по руководству по эксплуатации S230 (PDF, 83 с., также в блоке «Файлы»).
Модели RSI S230
Мощность двигателя – для режима G (постоянный момент). Все модели – со встроенным тормозным модулем (буква B в обозначении): тормозной резистор подключается напрямую к клеммам (+) и PB.
| Модель | Мощность преобразователя, кВА | Входной ток, А | Выходной ток, А | Мощность двигателя, кВт |
|---|---|---|---|---|
| 1 фаза 220 В (-15…+20%), 50/60 Гц | ||||
| S230-2S0.4GB | 1,0 | 5,4 | 2,3 | 0,4 |
| S230-2S0.75GB | 1,5 | 8,2 | 4 | 0,75 |
| S230-2S1.5GB | 3 | 14 | 7 | 1,5 |
| S230-2S2.2GB | 4 | 23 | 9,6 | 2,2 |
| 3 фазы 220 В (-15…+20%), 50/60 Гц | ||||
| S230-2T0.4GB | 1,5 | 3,4 | 2,1 | 0,4 |
| S230-2T0.75GB | 3 | 5 | 3,8 | 0,75 |
| S230-2T1.5GB | 4,5 | 7,8 | 6,8 | 1,5 |
| S230-2T2.2GB | 5,9 | 10,5 | 9 | 2,2 |
| 3 фазы 380 В (-15…+20%), 50/60 Гц | ||||
| S230-4T0.4GB | 1,0 | 2,4 | 1,2 | 0,4 |
| S230-4T0.75GB | 1,5 | 3,4 | 2,1 | 0,75 |
| S230-4T1.5GB | 3 | 5 | 3,8 | 1,5 |
| S230-4T2.2GB | 4 | 5,8 | 5,1 | 2,2 |
| S230-4T4.0GB | 6,0 | 13,5 | 9,5 | 4,0 |
| S230-4T5.5GB | 8,9 | 14,6 | 13 | 5,5 |
| S230-4T7.5GB | 11 | 20,5 | 17 | 7,5 |
| S230-4T11GB | 17 | 26 | 25 | 11 |
Как подобрать преобразователь
- Питание. Однофазная сеть 220 В – модели 2S (до 2,2 кВт), трёхфазная 220 В – 2T, трёхфазная 380 В – 4T. От однофазной сети 220 В питается трёхфазный двигатель 220/380 В, включённый треугольником.
- Ток, а не только мощность. Выходной ток преобразователя должен быть не меньше номинального тока двигателя с шильдика. Пример: двигатель MS 90L-4 1,5 кВт, ток 3,55 А при 400 В – подходит S230-4T1.5GB (выходной ток 3,8 А).
- Нагрузка. Для конвейеров, мешалок, подъёмных механизмов с тяжёлым пуском берите модель на ступень мощнее двигателя.
- Торможение. При частых остановах, реверсах и больших маховых массах нужен тормозной резистор – тормозной модуль уже встроен.
- Высота и температура. Выше 1000 м охлаждение хуже – берите модель на ступень выше или ставьте дополнительную вентиляцию.
Пример обозначения при заказе
S230-4T1.5GB – преобразователь на 3 фазы 380 В для двигателя 1,5 кВт (по таблице моделей: 3 кВА, входной ток 5 А, выходной ток 3,8 А):
- S230 – серия;
- 4 – напряжение 380 В (2 – 220 В); T – три фазы (S – одна фаза);
- 1.5 – мощность двигателя, кВт;
- G – общепромышленная нагрузка с постоянным моментом (P – насосы и вентиляторы);
- B – со встроенным тормозным модулем (без буквы – без модуля).
При заказе укажите модель или пришлите данные двигателя с шильдика (мощность, ток, напряжение) и напряжение сети. На паспортной табличке в руководстве показана модель S230-4T15GB/18.5PB с двойной маркировкой: 15 кВт в режиме G и 18,5 кВт в режиме P (насос, вентилятор). В таблице моделей руководства серия заканчивается на 11 кВт – модели большей мощности уточняйте при заказе.
Возможности
- Двигатели – асинхронные с короткозамкнутым ротором и синхронные с постоянными магнитами (PMSM); автонастройка параметров двигателя.
- Частота – выход 0–500 Гц, несущая частота 0,8–16 кГц с автоматической коррекцией по температуре; время разгона и торможения 0–6500 с.
- Задание скорости – с пульта и его потенциометра, аналоговым сигналом 0–10 В или 4–20 мА, импульсами до 100 кГц, по RS-485, многоскоростной режим, простой ПЛК, ПИД-регулятор.
- Защиты – от перегрузки двигателя и преобразователя, перенапряжения, сверхтока, перегрева модуля, потери входной и выходной фазы, обрыва аналогового сигнала; ограничение тока в режиме V/f (по умолчанию 150%).
- Специальные функции – качание частоты для текстильных машин, управление по заданной длине, подхват вращающегося двигателя (отслеживание скорости), торможение постоянным током, счётчик импульсов.
- Макрос водоснабжения – поддержание постоянного давления (PP-01 = 30): ПИД-регулятор по датчику давления, режим сна и пробуждения насоса, контроль обрыва обратной связи.
- Автонастройка – статическая и полная для асинхронного двигателя, на холостом ходу для синхронного.
Клеммы управления
| Клеммы | Назначение |
|---|---|
| R, S, T (L, N) | питание преобразователя |
| U, V, W | двигатель |
| (+), PB | тормозной резистор (встроенный тормозной модуль) |
| DI1…DI5 / COM | 5 дискретных входов, DI5 – также импульсный вход до 100 кГц |
| AI1 / GND | аналоговый вход 0–10 В или 4–20 мА (перемычка J10) |
| AO1 / GND | аналоговый выход 0–10 В или 4–20 мА (перемычка J9) |
| FM / COM | импульсный выход до 100 кГц, 0–24 В, до 50 мА |
| TA-TB / TA-TC | реле: нормально замкнутый / разомкнутый контакт, 250 В AC 3 А, 30 В DC 1 А |
| 485+ / 485- | RS-485, протокол Modbus RTU, терминальный резистор 120 Ом включается перемычкой J11 |
| +10V, +24V | питание датчиков: 10 В до 10 мА, 24 В до 200 мА |
Габаритные и установочные размеры
Корпус пластиковый, крепление на стену или панель шкафа четырьмя винтами. Размеры, мм: W – ширина, H – высота, D – глубина, A и B – расстояния между крепёжными отверстиями по ширине и высоте.
| Типоразмер | Мощность, кВт | W | H | D | A | B | Отверстия, мм |
|---|---|---|---|---|---|---|---|
| E02 | 0,75–2,2 | 85 | 170 | 128 | 67,5* | 157,5* | 5,5 |
| E03 | 3,7–5,5 | 97 | 194 | 142,5 | 85 | 184 | 4,7 |
| E04 | 7,5–11 | 124 | 245 | 170 | 106 | 233 | 5 |
* в руководстве для E02 значения A и B переставлены местами (A = 157,5 при ширине корпуса 85 мм невозможно) – в таблице исправлено. Модели 0,4 кВт в таблице размеров руководства не указаны, масса не приведена – уточняйте при заказе. Выносной пульт: проём в панели 93,5×59,5 мм.
Где применяют
Конвейеры и рольганги, мотор-редукторы на упаковочных и фасовочных линиях, дозаторы, шпиндели и гравировальные станки, мешалки и мельницы, текстильное оборудование, насосы и вентиляторы малой мощности. Подходит для двигателей MS и SITI FC и мотор-редукторов MU, MNHL, РС.
Руководство по эксплуатации RSI S230
Руководство по эксплуатации преобразователя частоты RSI S230 (PDF, 83 с., на русском): техника безопасности, расшифровка обозначения, схема подключения силовых цепей и цепей управления, клеммы и перемычки платы управления, работа с пультом, полная таблица параметров групп P0–PP и H0–HF, макрос водоснабжения, коды неисправностей E01–E42 с причинами и способами устранения, таблица моделей, габаритные размеры, протокол Modbus RTU с адресами регистров. Содержание кликабельное, в конце – контакты для запроса цены.
RSI S230 и другие преобразователи
- RSI S300 – универсальная серия той же марки с мощной системой торможения.
- RSI S500 – векторная серия для ответственных применений.
- EuraDrives E800 – преобразователи для насосов, вентиляторов и HVAC.
- Тормозные резисторы и сетевые дроссели – аксессуары.
Частые вопросы
Можно ли подключить S230 к однофазной сети 220 В?
Да, модели S230-2S на 0,4–2,2 кВт питаются от однофазной сети 220 В и выдают на двигатель три фазы 220 В. Двигатель 220/380 В подключают треугольником.
Нужен ли отдельный тормозной модуль?
Нет, во всех моделях S230 тормозной модуль встроен. При частых остановах и больших инерционных массах к клеммам (+) и PB подключают тормозной резистор.
Работает ли S230 с синхронными двигателями?
Да, преобразователь управляет асинхронными двигателями и синхронными двигателями с постоянными магнитами (PMSM) в векторном режиме.
Можно ли управлять S230 с контроллера?
Да: по RS-485 протоколом Modbus RTU, аналоговым сигналом 0–10 В или 4–20 мА, дискретными входами. Через карты расширения доступны CAN/CANopen и подключение энкодера.
Какой срок поставки?
Ходовые модели есть на складе в Нижнем Новгороде. Пришлите мощность и ток двигателя и напряжение сети – подберём модель и назовём цену и срок.
Где найти коды ошибок S230?
В разделе 6 руководства. Основные: E02–E04 – превышение тока при разгоне, торможении и на постоянной скорости; E05–E07 – перенапряжение; E09 – пониженное напряжение; E10 и E11 – перегрузка преобразователя и двигателя; E12 и E13 – потеря входной и выходной фазы; E14 – перегрев модуля.
Подходит ли S230 для насоса с поддержанием давления?
Да. Макрос водоснабжения (параметр PP-01 = 30) настраивает ПИД-регулятор по датчику давления 4–20 мА, режим сна и пробуждения и контроль обрыва датчика.

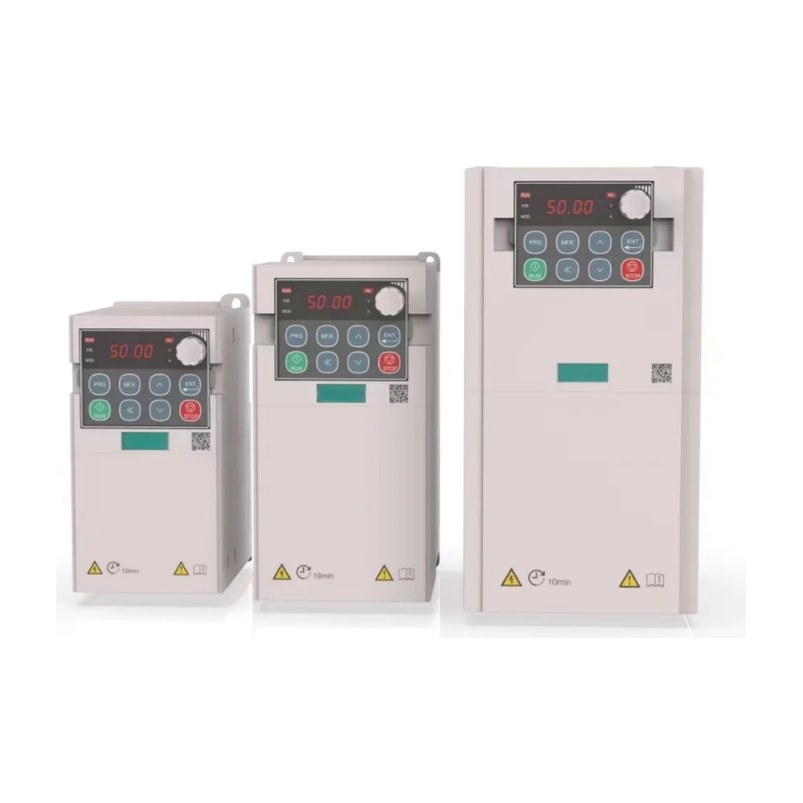

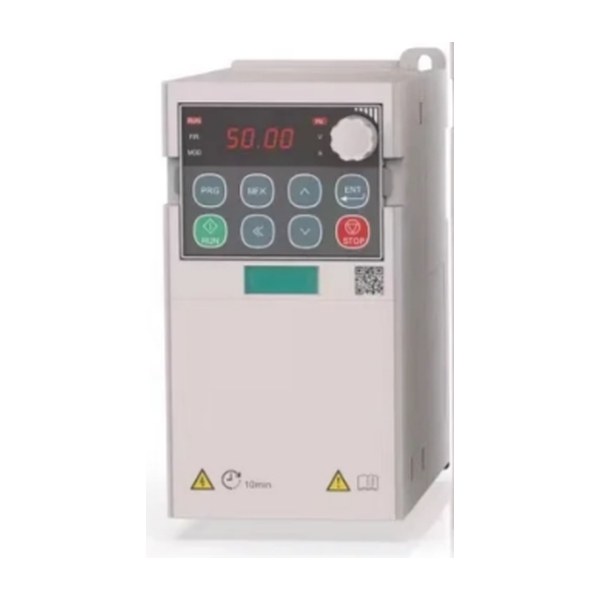

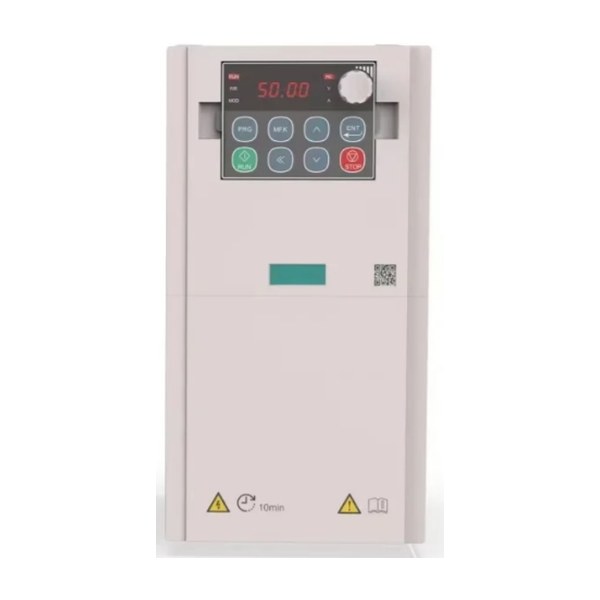

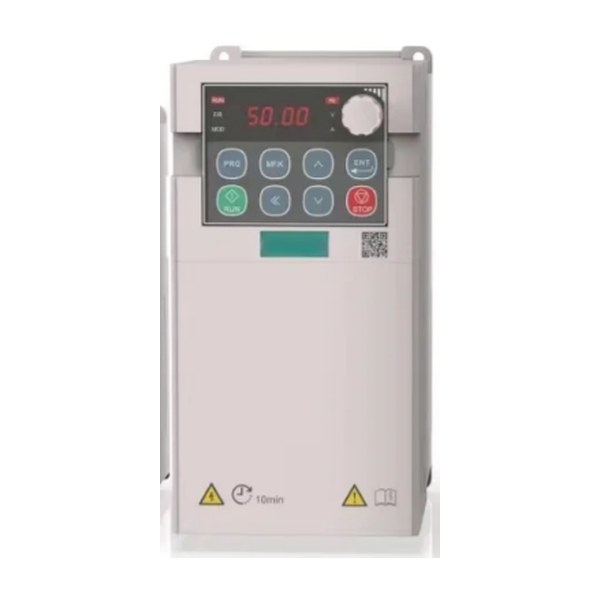

На фото ниже: преобразователи частоты RSI S230 в трёх типоразмерах корпуса – малый E02 (0,75–2,2 кВт), средний E03 (3,7–5,5 кВт) и большой E04 (7,5–11 кВт).
